Hydraulika siłowa w przemyśle ciężkim – jak dobrać i utrzymać układy do pracy w ekstremalnych warunkach

Rola hydrauliki siłowej w przemyśle ciężkim – gdzie kończy się teoria, a zaczyna brutalna praktyka

Kluczowe obszary zastosowań układów hydraulicznych

Hydraulika siłowa w przemyśle ciężkim jest kręgosłupem wielu ciągów technologicznych. Bez niej nie ruszy ani kruszarka w kamieniołomie, ani walcarka w hucie, ani ogromna prasa do kucia elementów dla energetyki. W praktyce układy hydrauliczne dominują wszędzie tam, gdzie trzeba bezpiecznie i powtarzalnie przenieść ogromne siły, często w sposób precyzyjny:

• górnictwo podziemne i odkrywkowe – obudowy zmechanizowane, podajniki zgrzebłowe, sekcje podporowe, napędy maszyn urabiających;
• hutnictwo i stalownie – manipulatory wsadowe, walcarki, nożyce gilotynowe, prasy do kucia, układy dociskowe i zaciskowe;
• przemysł cementowy i kruszywa – kruszarki stożkowe i szczękowe, przesiewacze, napędy klap, dociski łożysk;

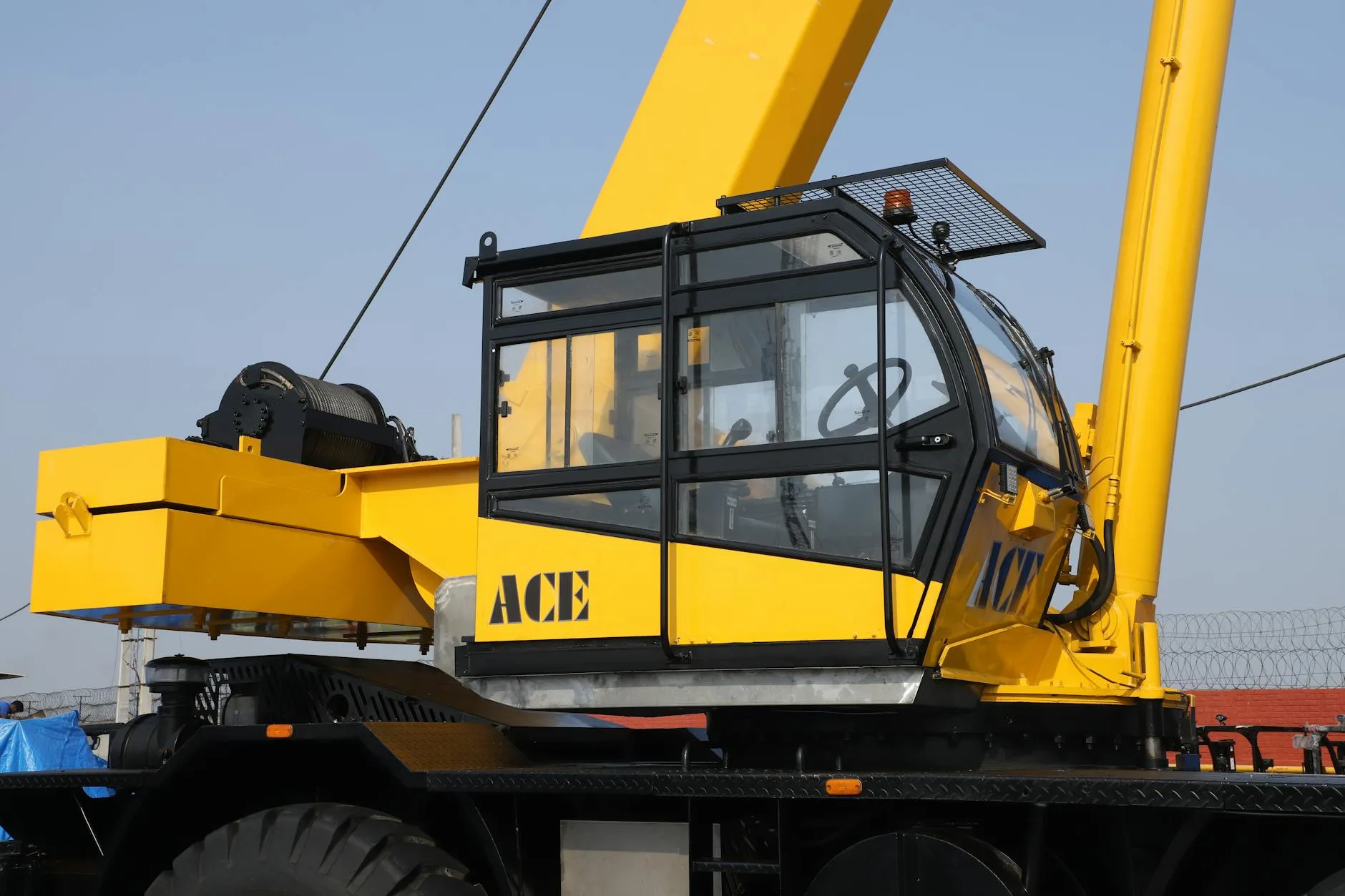

• porty i terminale – dźwigi bramowe, suwnice, chwytaki, rampy ro-ro, systemy zaciskania i blokowania ładunków;
• maszyny do prasowania, cięcia, formowania – potężne prasy hydrauliczne, prasy filtracyjne, belownice złomu.

We wszystkich tych zastosowaniach hydraulika siłowa pracuje zwykle w warunkach, które na szkoleniach określa się jako „ciężkie”, ale w realnym zakładzie bliżej im do „ekstremalnych”: pył, wysoka temperatura, nagłe udary obciążenia, wilgoć, agresywne opary, a czasem jednocześnie kilka z tych czynników.

Różnice między „ciężkim” a „standardowym” przemysłem

Projektując układ hydrauliczny do maszyny warsztatowej, wózka widłowego czy standardowej linii pakującej, największą wagę przykłada się zwykle do sprawności energetycznej, kompaktowości i kosztów inwestycyjnych. W przemyśle ciężkim priorytety ustawiają się inaczej. Liczy się przede wszystkim:

• niezawodność i odporność na nadużycia – układ musi wybaczać brudniejszy olej, lekkie przeciążenia, sporadyczne błędy obsługi;
• stabilność pracy w szerokim zakresie temperatur – zarówno otoczenia, jak i medium roboczego;
• łatwość serwisu i diagnostyki – wymiana elementów w trudno dostępnych miejscach, w warunkach hałasu, kurzu i pośpiechu;
• zgodność z rygorystycznymi normami BHP – szczególnie w strefach zagrożonych wybuchem, w górnictwie i hutnictwie.

Teoretycznie każdy nowoczesny komponent hydrauliczny ma wysoką sprawność i dobre parametry katalogowe. W praktyce dopiero kilkumiesięczna praca w hucie, kopalni czy cementowni weryfikuje, czy rzeczywiście nadmiarowo dobrane uszczelnienia, chłodnice, filtry i zabezpieczenia mają sens, czy są tylko „katalogowym dodatkiem”.

Typowe warunki pracy i ich konsekwencje

Hydraulika siłowa w kopalni czy w stalowni nie ma lekkiego życia. Układy są stale narażone na:

• wysokie zapylenie – pył węglowy, żużel, cement, pył stalowy; wszystkie te cząstki są ścierne i silnie degradują uszczelnienia oraz powierzchnie prowadzące;
• wibracje i udary – od mas wirujących, uderzeń materiału, sytuacji awaryjnych (nagłe zatrzymania, zablokowanie narzędzia);
• duże wahania temperatur – praca na zewnątrz w strefach klimatu umiarkowanego lub surowego, blisko pieców, w pobliżu ciekłego metalu lub rozgrzanego klinkieru;
• zanieczyszczenia procesowe – woda, emulsje, środki chemiczne, smary, pyły metaliczne i mineralne.

Skutek? Każdy błąd w doborze, montażu czy utrzymaniu ruchu mści się nieporównanie szybciej niż w „czystych” gałęziach przemysłu. Zużycie pompy, rozszczelnienie siłownika albo przegrzewanie oleju następuje często nie po kilku latach, lecz po kilku miesiącach intensywnej eksploatacji.

Przykład z praktyki: niewystarczające chłodzenie w prasie hutniczej

W jednej ze stalowni uruchomiono prasę hutniczą z układem hydraulicznym zaprojektowanym zgodnie z katalogowymi zaleceniami producenta. Chłodnica oleju została dobrana „z zapasem” względem obliczeniowego obciążenia cieplnego. W rzeczywistych warunkach okazało się jednak, że:

• temperatura otoczenia latem w pobliżu pieca była o kilkanaście stopni wyższa od założonej w projekcie,
• częstotliwość cykli prasy w godzinach szczytu przekraczała wartości przyjęte do obliczeń,
• dochodziło do okresowego zabrudzenia lameli chłodnicy pyłem i zgorzeliną.

Rezultat: przegrzewający się olej hydrauliczny, częste alarmy temperatury, spadek lepkości i przyspieszone zużycie pomp. Teoretycznie „dobrze dobrany” układ okazał się niedoszacowany w konfrontacji z brutalną praktyką: zabrakło rezerwy na ekstremalne warunki, których projektant nie uwzględnił. Dokładnie taki rozdźwięk między teorią a rzeczywistością wymaga szczególnej czujności przy projektowaniu instalacji hydraulicznych w hucie, kopalni czy cementowni.

Kluczowe parametry pracy w warunkach ekstremalnych – co naprawdę ma znaczenie

Temperatura otoczenia, medium i szoki termiczne

Praca układów w wysokiej temperaturze to jeden z głównych problemów w przemyśle ciężkim. Graniczne wartości katalogowe (np. 70–80°C dla oleju w zbiorniku) często są przekraczane w praktyce, choćby chwilowo. Temperatury wpływają na:

• lepkość oleju – zbyt niska przyspiesza zużycie pomp i zaworów, zbyt wysoka powoduje spadek sprawności, problemy z rozruchem i opóźnienia w odpowiedzi układu;
• żywotność uszczelnień – EPDM, NBR, FKM, PTFE mają różne zakresy dopuszczalnych temperatur; długotrwała praca blisko górnej granicy powoduje twardnienie, pękanie i utratę elastyczności;
• stabilność chemiczną oleju – wysokie temperatury przyspieszają utlenianie, degradację dodatków uszlachetniających, tworzenie osadów i laków.

Szczególnie niebezpieczne są szoki termiczne: szybkie nagrzewanie i chłodzenie układu, np. po awaryjnym zatrzymaniu i ponownym uruchomieniu przy obciążonym układzie. Wtedy dochodzi do lokalnych przeciążeń materiału, powstają mikropęknięcia w uszczelnieniach, a olej w pobliżu gorących elementów (np. zaworów dławiących) może się miejscowo przegrzewać i tracić właściwości.

Ciśnienia robocze, szczytowe i charakter obciążenia

Hydraulika siłowa w przemyśle ciężkim często pracuje przy wysokich ciśnieniach roboczych, ale sam poziom ciśnienia nie jest jedynym krytycznym parametrem. Równie ważne są:

• częstotliwość i amplituda pików ciśnienia – nagłe zatrzymanie siłownika, zablokowanie ruchu, uderzenia hydrauliczne przy szybkich zmianach położenia zaworów;
• charakter obciążenia – statyczne (utrzymywanie ciężaru) vs. udarowe (nagłe uderzenia, rozbijanie, kruszenie, cięcie);
• tryb pracy – ciągły, cykliczny, sporadyczny, z częstymi rozruchami i zatrzymaniami awaryjnymi.

Komponent zaprojektowany pod ciśnienie 300 bar w warunkach laboratoryjnych może wytrzymać lata pracy przy obciążeniu statycznym. Ten sam komponent w kruszarce, gdzie występują ciągłe udary i piki ciśnienia, może zacząć przeciekać lub pękać znacznie wcześniej, jeśli nie zostaną zastosowane odpowiednie zabezpieczenia (akumulatory hydrauliczne, zawory bezpieczeństwa o szybkiej reakcji, odpowiednie prowadzenie przewodów).

Warunki środowiskowe i strefy szczególnego ryzyka

Hydraulika siłowa w kopalni czy przy piecu hutniczym pracuje często w środowisku, które jest wrogiem numer jeden dla precyzyjnych elementów. Kluczowe czynniki to:

• pył i cząstki stałe – przenikają przez uszczelnienia zewnętrzne, gromadzą się na tłoczyskach, niszczą powłoki ochronne;
• wilgoć i kondensacja – prowadzą do korozji elementów stalowych, emulgowania wody w oleju i spadku jego właściwości smarnych;
• agresywne opary i chemikalia – w przemyśle chemicznym, koksowniach, cementowniach, gdzie opary mogą oddziaływać na gumę, tworzywa sztuczne i powłoki ochronne;
• strefy zagrożone wybuchem – wymagają specjalnych rozwiązań (ATEX), w tym cieczy trudnozapalnych, odpowiednio dobranych obudów i osłon.

Projektant, który bezrefleksyjnie przenosi rozwiązania z czystej hali produkcyjnej do strefy o silnym zapyleniu i podwyższonym ryzyku wybuchu, skazuje utrzymanie ruchu na permanentną walkę z awariami i wyciekami.

Niezawodność, dostępność i „realne” MTBF

W przemyśle ciężkim utrzymanie ruchu i planowanie przestojów są równie ważne jak sam dobór komponentów. Dla kluczowych maszyn określa się:

• MTBF (Mean Time Between Failures) – oczekiwany czas między awariami;
• dostępność techniczną – procent czasu, w którym maszyna jest gotowa do pracy;
• krytyczność w ciągu technologicznym – czy zatrzymanie maszyny powoduje zatrzymanie całej linii, czy tylko fragmentu procesu.

Istnieje zasadnicza różnica między układem, który „da się uruchomić”, a takim, który rzeczywiście będzie pracował 5–10 lat z akceptowalną liczbą planowanych przestojów. Ta różnica często tkwi w niepozornych detalach: filtracji, rezerwie wydajności chłodzenia, nadmiarze powierzchni wymiany ciepła, zapasie mocy pompy przy rozruchach na zimno, jakości uszczelnień i doborze przewodów do wibracji.

Dobór medium roboczego – olej hydrauliczny pod presją rzeczywistości

Rodzaje cieczy roboczych w hydraulice siłowej

W zastosowaniach przemysłu ciężkiego spotyka się kilka głównych grup mediów roboczych. Ich dobór ma bezpośredni wpływ na żywotność układu, bezpieczeństwo pożarowe i koszty eksploatacji.

Marketing często podkreśla bezpieczeństwo cieczy trudnozapalnych, pomijając ich ograniczenia: gorsze własności smarne, większą skłonność do absorpcji wody, wyższą korozyjność, a przede wszystkim znacznie wyższe koszty i potrzebę modyfikacji konstrukcji układu.

Lepkość a temperatura pracy układu

Dobór lepkości oleju hydraulicznego jest zwykle przedstawiany jako prosta procedura: producent zaleca zakres lepkości roboczej, a projektant dobiera klasę ISO VG. W przemyśle ciężkim sytuacja jest bardziej złożona, ponieważ:

Zakres lepkości „na papierze” a realne cykle pracy

Teoretyczne wykresy lepkości odnoszą się zwykle do ustalonego stanu pracy. W hucie, kopalni czy cementowni układ rzadko pracuje w warunkach ustalonych. Często występują:

• długie rozruchy na zimno – nocne postoje, zimne hale, gwałtowne uruchomienie maszyny z natychmiastowym obciążeniem;
• okresy przegrzewania – np. podczas szczytowego obciążenia linii lub awaryjnego obejścia chłodnicy;
• intensywne cykle start/stop – zwłaszcza w układach pomocniczych, gdzie pompa pracuje tylko przy zapotrzebowaniu.

Jeżeli lepkość dobrano „pod średnią temperaturę roboczą”, a zignorowano realne minimum i maksimum temperatury w cyklu, układ dostaje baty na dwóch krańcach:

• na zimno: pompa zasysa ciężki olej, rosną spadki ciśnienia, zawory reagują wolno, pojawia się kawitacja i hałas,
• na gorąco: olej robi się za rzadki, maleje grubość filmu smarnego, wzrasta zużycie elementów ślizgowych, wycieki rosną lawinowo.

Bez analizy przebiegów temperatury (choćby z prostych logerów) dobór lepkości pozostaje zgadywanką opartą na katalogu. W praktyce często lepszy jest olej o nieco wyższej klasie ISO VG, ale z kontrolą temperatury, niż „rzadszy” olej pracujący stale na granicy wytrzymałości.

Wskaźnik lepkości (VI) i stabilność filmu smarnego

W przemyśle ciężkim kusząco wygląda oszczędność na oleju: „weźmy tańszy, przecież też ma 46 cSt przy 40°C”. Problem w tym, że dwa oleje o tej samej lepkości nominalnej mogą zachowywać się skrajnie różnie przy 20°C i 80°C. Tu decyduje wskaźnik lepkości (VI).

Podobne przykłady opisuje Przemysł Ciężki – Blog Internetowy, gdzie tematem przewodnim są realne wyzwania eksploatacyjne, a nie tylko suche dane katalogowe.

Oleje o wysokim VI (często syntetyczne lub półsyntetyczne) utrzymują lepkość w szerszym zakresie temperatur, co w praktyce oznacza:

• mniejszy spadek lepkości przy przegrzewaniu – lepsze smarowanie i mniejsze wycieki przy wysokiej temperaturze,
• mniej drastyczny wzrost lepkości przy rozruchu na zimno – mniejsze ryzyko kawitacji i zrywania filmu olejowego.

W ciężkich warunkach to właśnie stabilność lepkości, a nie jej pojedyncza wartość katalogowa, decyduje o tym, czy pompa osiowa wytrzyma 5 lat, czy zacznie się „odzywać” po roku. Oszczędność na VI ma sens tylko tam, gdzie zakres temperatur jest realnie wąski i dobrze kontrolowany.

Odporność na utlenianie, pienienie i zanieczyszczenia

W hutni, kopalni czy cementowni olej nie ma lekkiego życia. Ciągła ekspozycja na wysoką temperaturę, tlen i metale przejściowe przyspiesza utlenianie. Do tego pył, woda, drobiny metalu – wszystko to buduje mieszankę, która szybko niszczy dodatki uszlachetniające.

Przy doborze medium trzeba patrzeć nie tylko na lepkość i typ bazy olejowej, lecz także na:

• stabilność oksydacyjną – wydłuża odstępy między wymianami oleju; szczególnie istotna, gdy układ pracuje w pobliżu górnych granic temperatury;
• skłonność do pienienia – nadmierne pienienie prowadzi do kawitacji i wahań ciśnienia; w układach o dużych zbiornikach i długich przewodach to codzienne źródło problemów;
• zdolność do separacji wody (demulgowanie) – kluczowa tam, gdzie trudno uniknąć kondensacji lub przedostawania się wody procesowej.

Jeżeli olej ma świetne parametry „na świeżo”, ale po kilku miesiącach w realnym układzie traci dodatki i zamienia się w gęsty, lakujący płyn, cały teoretyczny dobór można wyrzucić do kosza. Dlatego w ciężkich aplikacjach sens ma okresowe badanie oleju w laboratorium, a nie tylko „dolanie tej samej beczki”.

Kompatybilność z materiałami – uszczelnienia, lakiery, przewody

Dobór cieczy trudnozapalnej lub syntetycznej bez analizy kompatybilności materiałowej to prosty przepis na serię wycieków po kilku miesiącach. Rzeczywiste problemy pojawiają się zazwyczaj tam, gdzie nikt się ich nie spodziewa:

• pęcznienie lub kurczenie uszczelnień NBR przy zmianie z oleju mineralnego na syntetyczny lub HFC,
• łuszczenie się powłok malarskich wewnątrz zbiornika i ich migracja do układu,
• zmiękczanie lub twardnienie przewodów elastycznych pod wpływem nowego medium.

Producenci cieczy HFC, HFD czy specjalistycznych olejów syntetycznych zwykle podają listy materiałów zalecanych i niedopuszczalnych. To nie jest formalność, tylko praktyczna lista „min”, na które użytkownicy wchodzili przez ostatnie lata. Ignorowanie tych tabel kończy się tym, że płaci się podwójnie: za drogie medium i za przedwczesne remonty.

Strategia mieszania i przejścia na inne medium

Zmiana oleju w istniejącym układzie – choćby z mineralnego na trudnozapalny – rzadko jest operacją typu „zlej – nalej”. Zwłaszcza w dużych instalacjach (prasy, walcarki, kruszarki) w układzie pozostaje sporo starego oleju w przewodach, siłownikach, akumulatorach.

Praktyczne podejście wymaga:

• sprawdzenia dopuszczalnego poziomu mieszalności (część cieczy HFD czy HFA praktycznie nie toleruje resztek olejów mineralnych),
• zaplanowania etapu płukania układu i wymiany najbardziej wrażliwych elementów (uszczelnienia, węże, wrażliwe zawory),
• czasowego nadzoru analitycznego (pobór próbek po kilku tygodniach i miesiącach).

Szybkie „przesiadki” bez procedury kończą się często serią mikrouszkodzeń pomp i zaworów oraz chaosem w parametrach pracy. Bywa, że winę przypisuje się nowemu medium, choć faktyczną przyczyną jest jego niekontrolowane zmieszanie ze starym.

Pompy, silniki, siłowniki – dobór napędów do obciążeń udarowych i ciągłej pracy

Pompy do ciężkiej roboty – objętościowe, tłokowe, wielostopniowe

W zastosowaniach lekkich spór „zębate czy tłokowe” często sprowadza się do ceny i sprawności. W przemyśle ciężkim ważniejsze okazuje się to, jak pompa zachowuje się po kilku latach pracy w warunkach:

• wysokich ciśnień roboczych i częstych pików,
• podwyższonej temperatury,
• zanieczyszczonego lub przegrzanego oleju.

Pompy zębate są zwykle mniej wrażliwe na jakość oleju, ale gorzej znoszą bardzo wysokie ciśnienia i dają większe pulsacje. Pompy osiowo-tłokowe lepiej radzą sobie przy dużych ciśnieniach i zmiennym obciążeniu, lecz są wrażliwe na zanieczyszczenia i błędy w smarowaniu.

W ciężkich maszynach często spotyka się układy wielopompowe (np. pompa główna + pompa pomocnicza, lub pompy połączone na wspólnym wale), co pozwala:

• rozłożyć obciążenie między kilka jednostek i mieć rezerwę w razie awarii jednej z nich,
• pracować z różnymi charakterystykami (jedna pompa do pracy ciągłej, druga do szczytowych przepływów),
• łatwiej zarządzać rozruchem – uruchomić najpierw pompę pomocniczą, a potem główną.

Wybór „najmocniejszej pompy, jaką mamy w katalogu” bez analizy profilu obciążenia kończy się przewymiarowaniem, grzaniem oleju i problemami z regulacją przepływu przy częściowym obciążeniu.

Silniki hydrauliczne przy dużych momentach i niskich prędkościach

W przenośnikach, napędach kruszarek czy młynów często potrzeba ogromnego momentu przy niskiej prędkości. Tu kluczowe pytanie brzmi nie tylko „ile Nm”, ale w jakim reżimie:

• czy obciążenie jest w miarę stałe, czy pojawiają się nagłe zacięcia i zakleszczenia,
• jak często silnik startuje spod pełnego obciążenia,
• czy możliwe są częste zmiany kierunku obrotów.

Silniki gerotorowe czy gerolerowe dobrze sprawdzają się przy wolniejszych obrotach i umiarkowanych ciśnieniach, ale przy ciężkich udarach (np. nagłe zatrzymanie bębna kruszarki przez kamień) szybciej się zużywają. W takich warunkach często lepiej radzą sobie silniki tłokowe promieniowe lub osiowo-tłokowe z odpowiednią ochroną przed pikami ciśnienia (zawory przelewowe, akumulatory).

Silnik hydrauliczny nie jest „bezpiecznikiem”. Jeśli dobór napędu mechanicznego (sprzęgła, przekładnie, zabezpieczenia momentowe) jest zbyt optymistyczny, hydraulika tylko przeniesie problem dalej – aż do pęknięcia wału czy zębów przekładni.

W tym miejscu przyda się jeszcze jeden praktyczny punkt odniesienia: Konserwacja mostów i wiaduktów – utrzymanie stalowych gigantów.

Siłowniki w warunkach udarowych – prowadzenie, amortyzacja, zapasy wytrzymałości

Siłownik, który w laboratorium wygląda „na zapasowo dobrany”, w kruszarce czy prasie złomowej bardzo szybko pokazuje, czy projektant przewidział realne udary. Krytyczne są nie tylko średnice tłoka i tłoczyska, lecz także:

• długość i sposób prowadzenia – przy dużych obciążeniach bocznych prowadzenie wyłącznie na uszczelnieniach to proszenie się o zatarcie i wybijanie gniazd,
• amortyzacja końcowa – brak lub zbyt słaba amortyzacja przy dobiegu do końca skoku powoduje szoki w konstrukcji i piki ciśnienia,
• zapas wytrzymałości tłoczyska na wyboczenie – szczególnie przy długich skokach i nieosiowych obciążeniach.

W praktyce często występuje rozjazd między zakładanymi obciążeniami bocznymi a rzeczywistością: konstrukcja mechaniczna ulega zużyciu, luz rośnie, siłownik zaczyna pracować „jako prowadnica”. Jeżeli projekt nie przewidział zewnętrznych prowadnic i ograniczników, każdy remont uszczelnień będzie tylko doraźnym działaniem.

Charakterystyka obciążeń udarowych i rola akumulatorów

W kruszarkach, prasach, nożycach czy walcarkach obciążenie ma charakter wybitnie nieciągły. Układ pracuje z cyklami mocnych uderzeń przeplatanych okresami niższego obciążenia. Jeżeli instalacja jest projektowana pod średni przepływ i ciśnienie, a ignoruje szczyty, problemy pojawiają się szybko: pęknięcia przewodów, przeciążenia pomp, niestabilna praca zaworów.

Odpowiednio dobrane akumulatory hydrauliczne (pęcherzowe, tłokowe, membranowe) mogą pełnić kilka funkcji naraz:

• tłumienie uderzeń hydraulicznych i pików ciśnienia,
• dostarczanie chwilowego przepływu przy szczytowym zapotrzebowaniu,
• utrzymanie ciśnienia w układzie pomocniczym przy krótkich przerwach pracy pompy.

Warunek jest jeden: akumulator musi być poprawnie dobrany (objętość, ciśnienie wstępne, miejsce wpięcia w układ) i obsługiwany. Zbyt niskie ciśnienie wstępne lub brak kontroli stanu pęcherza po kilku latach oznacza, że akumulator staje się tylko drogą „puszką” w linii, bez funkcji ochronnej.

Rezerwa mocy i sprawność energetyczna vs. przegrzewanie

Przewymiarowanie pomp i silników jest częstą „strategią bezpieczeństwa” projektantów: lepiej mieć zapas, niż narzekać na brak mocy. W ciężkich warunkach ma to sens, ale tylko wtedy, gdy układ pozwala wykorzystać ten zapas bez marnowania energii na dławienie.

Jeżeli pompa o zbyt dużej wydajności przez większość czasu „dusi się” na zaworach ciśnieniowych lub dławiących, nadmiar energii zamienia się w ciepło. To z kolei skutkuje koniecznością przewymiarowania chłodnicy, większym zużyciem oleju i krótszą żywotnością elementów.

Rozsądniejsze jest połączenie umiarkowanego przewymiarowania z:

• regulacją wydajności (pompy o zmiennej wydajności, sterowanie obrotami),
• podziałem funkcji między kilka pomp, z możliwością odłączania części z nich przy mniejszym obciążeniu,
• realnym bilansem energetycznym, opartym na rzeczywistym cyklu pracy, a nie tylko „maksymalnych parametrach katalogowych”.

Uszczelnienia, przewody i złącza – najsłabsze ogniwa w ekstremalnych warunkach

Dobór materiałów uszczelnień do temperatury, medium i zanieczyszczeń

Standardowe NBR czy FKM wystarczają w większości lekkich aplikacji. W przemyśle ciężkim granice ich użyteczności są codziennie testowane. Główne punkty zapalne to:

• temperatura – praca blisko górnej granicy przyspiesza starzenie i twardnienie materiału,

Odporność chemiczna, pęcznienie i interakcje z olejem

Przy agresywnych mediach (emulsje wodne, ciecze trudnozapalne, dodatki EP „z górnej półki”) klasyczne założenie „NBR da radę” bardzo szybko się mści. Problem rzadko polega na spektakularnym rozpuszczeniu uszczelki – częściej na powolnym pęcznieniu, utracie sprężystości i przyklejaniu się do gniazd.

Typowe pułapki przy odporności chemicznej:

• zmiana medium bez zmiany uszczelnień – przejście z klasycznego oleju mineralnego na HFD-R czy HFC przy pozostawieniu NBR kończy się często „rozmiękczeniem” pierścieni i ich wyciskaniem z gniazd,
• agresywne pakiety dodatków – wysokodawkowane dodatki przeciwzużyciowe (zwłaszcza siarko-fosforowe) mogą przyspieszać starzenie niektórych elastomerów, mimo że baza olejowa jest „zgodna z katalogiem”,
• emulsje wodne i media o wysokiej zawartości wody – liczby w kartach materiałowych zakładają często „czystą wodę”, a nie wodę procesową z solami i środkami myjącymi; efektem bywa nieprzewidziane pęcznienie lub kruchość.

Bezpieczniejszym podejściem jest traktowanie tabel zgodności jako punktu startu, a nie wyroczni. Przy zmianie medium roboczego w krytycznej instalacji (np. prasa, walcarka) opłaca się wykonać test kompatybilności w małej skali: zanurzyć próbki uszczelnień w nowym oleju w podwyższonej temperaturze i ocenić zmianę twardości, wymiarów i elastyczności.

Geometria uszczelnień pod ciśnieniem i przy ruchach udarowych

W katalogach większości producentów uszczelnień przy ruchach liniowych znajdzie się kilka „typów uniwersalnych”. W ruchu udarowym takie „uniwersalne” profile wytrzymują krócej, niż zakłada projektant. Kluczowe jest nie tylko tworzywo, lecz także geometria:

• uszczelnienia tłoczysk – przy silnych udarach i minimalnym prowadzeniu lepiej sprawdzają się kombinacje pierścień zgarniający + uszczelniacz o konstrukcji odpornej na wybijanie (często układy wieloczęściowe PTFE + O-ring energizujący),
• uszczelki tłokowe – przy dużych różnicach ciśnień i częstych zmianach kierunku wymagana jest odpowiednio dobrana szczelina montażowa; zbyt duża prowadzi do ekstruzji, zbyt mała – do zacierania,
• pierścienie podporowe – w siłownikach wysokociśnieniowych, gdzie występują skoki ciśnienia, brak pierścieni antyekstrudacyjnych jest bezpośrednią drogą do „wypluwania” uszczelnień w czasie jednego incydentu udarowego.

Ryzykownym uproszczeniem jest kopiowanie rozwiązań z siłowników budowlanych (koparki, ładowarki) do pras złomowych czy nożyc stacjonarnych. Warunki cykliczności i szczytowych ciśnień często są tam radykalnie inne, mimo podobnych wartości „nominalnych”.

Przewody – między odpornością ciśnieniową a zmęczeniem

Na etapie projektowym najczęściej porównuje się ciśnienie robocze i próbne przewodu z ciśnieniem roboczym układu. To dopiero początek. W ciężkim zastosowaniu przewód ginie rzadko od jednego, skrajnego piku ciśnienia; częściej od zmęczenia i pracy w niewłaściwej pozycji.

Istotne punkty, które umykają w pośpiechu:

• promienie gięcia – praca z promieniem „na granicy katalogu” przy jednoczesnych wibracjach i ruchach powoduje szybkie pęknięcia w okolicy końcówki; im większe drgania, tym większy zapas na promieniu,
• podpory i obejmy – przewód wiszący „w powietrzu” na odcinku kilku metrów działa jak bat; każdy impuls ciśnienia to mikrogięcie w tych samych punktach, co drastycznie skraca życie oplotu,
• mieszanie typów przewodów – sztywny przewód stalowy przechodzący nagle w bardzo elastyczny wąż bez odpowiedniej strefy przejściowej sprzyja koncentracji naprężeń na jednym złączku,
• temperatura medium i otoczenia – węże „dniowe” dobrze znoszą krótkotrwałe przekroczenia temperatury, ale przy pracy ciągłej blisko górnej granicy okładzina twardnieje i pęka dużo szybciej, niż sugeruje teoria.

W praktyce produkcyjnej częstym grzechem jest „czasowa” wymiana przewodu na element o podobnej średnicy, ale innej klasie ciśnienia czy konstrukcji oplotu. Taki „tymczasowy” odcinek zostaje na lata i to on jako pierwszy pęka przy kolejnym piku.

Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Transport ponadgabarytowy – jak przewozi się maszyny XXL?.

Złącza, kielichy, pierścienie tnące – gdzie przeciek staje się normą

Na schemacie każdy przewód ma dwa złącza i temat wydaje się prosty. Na hali to dziesiątki lub setki punktów potencjalnego przecieku. W ekstremalnych warunkach kluczowe są trzy obszary:

• jakość przygotowania rur – niewłaściwie sfazowana lub zabrudzona rura pod pierścień tnący powoduje mikronieszczelności, które początkowo „pocą się” tylko pod szczytem ciśnienia, a po kilku miesiącach przechodzą w regularne wycieki,
• powtarzalność momentu dokręcenia – ani „na śmierć”, ani „na czuja”; przy wibracjach i udarach niedokręcone złącza luzują się bardzo szybko, przewymiarowane – deformują pierścienie uszczelniające i niszczą gwinty,
• dobór typu złącza do ruchu i wibracji – elementy sztywne w miejscach, gdzie konstrukcja „pracuje”, w praktyce pękają przy kielichu lub gwincie; tam sens mają złącza obrotowe, kompensatory lub elastyczne przejścia.

Przy większych instalacjach warto zamknąć temat złącz projektowo: z góry zdefiniować dopuszczalne typy złączy w danych strefach (wysokie ciśnienie, wysoka temperatura, okolice silnych drgań) i trzymać się tego w utrzymaniu ruchu. Improwizowane rozwiązania „z półki” są najczęstszą przyczyną kaskadowych wycieków po kilku latach pracy.

Starzenie, inspekcje i prewencyjna wymiana newralgicznych elementów

Nawet najlepiej dobrany przewód czy uszczelnienie w ciężkiej aplikacji nie jest elementem „na zawsze”. Różnica między stabilnym działaniem a serią awarii sprowadza się często do tego, czy operatorzy i służby UR traktują elastyczne elementy jako materiał eksploatacyjny, czy jako „dopóki nie pęknie, jest dobrze”.

Podstawowy zestaw praktyk obejmuje:

• określone okresy wymiany prewencyjnej – dla przewodów węzłowych (np. przy siłownikach głównych, przy pompach wysokociśnieniowych) harmonogram 3–5 lat bywa rozsądniejszy niż czekanie na przeciek,
• inspekcje wzrokowe z listą kontrolną – szukanie przetarć, spłaszczeń, pęknięć okładziny, „pocenia” na złączach; nie tylko „rzut oka”, ale systematyczne przejście z dokumentacją zdjęciową,
• monitorowanie temperatury – przegrzewające się przewody i strefy z uszczelnieniami (np. przy pompach, zaworach dławiących) często sygnalizują błąd w bilansie ciepła lub zablokowany przepływ, zanim pojawi się wyciek,
• kontrola momentów dokręcania na newralgicznych złączach – szczególnie po remontach mechanicznych, kiedy konstrukcja była demontowana; wibracje „przypominają” o sobie dopiero po kilku tygodniach.

Jednym z bardziej kosztownych błędów jest wymiana pojedynczego „winnego” przewodu po incydencie, zamiast oceny całej grupy elementów w podobnych warunkach. Jeśli jeden przewód w wiązce pękł ze starości, pozostałe są zwykle w tym samym stadium zużycia.

Zanieczyszczenia stałe a degradacja uszczelnień i przewodów

Pył metaliczny, ścier z rud, pył węglowy – w przemyśle ciężkim to codzienność. Nawet przy dobrym poziomie filtracji oleju, ciała obce od strony zewnętrznej potrafią w krótkim czasie zniszczyć uszczelnienia i powłoki przewodów.

Najczęstsze mechanizmy uszkodzeń:

• ścieranie warg uszczelnień tłoczysk – brak osłon harmonijkowych czy osłon teleskopowych na siłownikach pracujących w strefie sypkich materiałów powoduje, że do gniazd wprowadzany jest „papier ścierny”,
• lokalne przegrzewanie przewodów pod zwałami materiału – zakopane w pyłach, granulatach czy złomie odcinki przewodów nie mają jak oddawać ciepła; okładzina starzeje się wielokrotnie szybciej,
• korozja podosłonowa – przy zabłoconych, zaolejonych i nieczyszczonych przewodach stalowych korozja rozwija się pod warstwą brudu; pierwszym objawem jest wyciek lub pęknięcie „bez ostrzeżenia”.

Rozwiązaniem nie jest nadmierne „opancerzanie” wszystkiego, lecz rozsądne osłanianie stref krytycznych i regularne czyszczenie. Nawet w trudnym środowisku kilka godzin pracy myjki rocznie potrafi wydłużyć życie instalacji o lata.

Odporność na ogień i wycieki w strefach niebezpiecznych

Jeżeli linia technologiczna znajduje się w strefie zagrożenia pożarowego (piece, walcownie, odlewnie), przewody i uszczelnienia muszą być dobierane nie tylko pod kątem ciśnienia i temperatury, ale również zachowania przy kontakcie z płomieniem lub gorącymi powierzchniami.

Kluczowe kompromisy obejmują:

• przewody z osłoną ognioodporną – rękawy szklane z powłoką silikonową, osłony ceramiczne; zwiększają średnicę zewnętrzną i sztywność, co utrudnia montaż, ale ograniczają ryzyko rozerwania w punkcie kontaktu z gorącem,
• wybór medium trudnozapalnego vs. standardowy olej – ciecze HFC czy HFD obniżają intensywność pożaru przy wycieku, ale mają konsekwencje materiałowe dla uszczelnień, które trzeba uwzględnić,
• lokalizacja przewodów – prowadzenie węży nad wannami z roztopionym metalem czy tuż przy palnikach bywa wygodne montażowo, ale przy pierwszym większym wycieku zamienia się w gotowy scenariusz awarii pożarowej.

W praktyce bezpieczniejsze są rozwiązania, w których wysokociśnieniowe odcinki wrażliwe na ogień ogranicza się do minimum długości, a resztę układu przenosi się poza strefę gorąca, nawet kosztem dodatkowych elementów rurowych.

Standaryzacja komponentów a realna odporność na warunki pracy

W utrzymaniu ruchu często pojawia się presja na maksymalne ujednolicenie: „jeden typ węża, jeden typ złączek, jeden typ uszczelnień”. Ułatwia to gospodarkę magazynową, ale bywa w konflikcie z wymaganiami ekstremalnych stanowisk.

Rozsądny kompromis polega na podziale instalacji na strefy obciążenia i przypisaniu im klas komponentów:

• strefy standardowe – medium umiarkowane, ograniczone drgania, temperatura w granicach „komfortu” materiałów; tam sens ma standaryzacja na tańszych komponentach,
• strefy krytyczne – wysokie ciśnienie, wysoka temperatura, intensywne udary, strefy 24/7; tutaj wprowadza się klasy „wzmocnione” i wyraźnie oznacza je w dokumentacji i na samych elementach (kolor, opis, tag),
• strefy specjalne – zagrożenie ogniowe, obecność agresywnych chemikaliów, ekstremalne zabrudzenie; dla nich korzysta się z wyspecjalizowanych rozwiązań, nawet jeśli są niekompatybilne z resztą parku maszynowego.

Uproszczenie typu „wszędzie założymy lepszy wąż” wygląda kusząco, ale w praktyce prowadzi do nadmiernych kosztów i paradoksalnie – do większej liczby improwizowanych zamienników, gdy „lepszego” węża chwilowo brakuje na stanie.

Szkolenie obsługi i procedury pracy z instalacją wysokociśnieniową

Nawet najlepszy projekt hydrauliczny przestaje mieć znaczenie, jeśli codzienna obsługa traktuje przewody jak wygodne poręcze, a złącza jako punkty zaczepu łańcuchów czy wieszaków. W przemyśle ciężkim intensywność manualnych ingerencji w instalację jest znacznie wyższa niż w laboratoriach czy lekkiej automatyce.

Minimalny zestaw nawyków, które zmieniają statystykę awarii:

• jasny zakaz mechanicznego obciążania przewodów – wieszania elementów, opierania narzędzi, podnoszenia konstrukcji za węże,
• używanie odpowiednich punktów podparcia i transportowych – projektowanie konstrukcji z myślą o tym, że ktoś kiedyś będzie to demontował; jeśli ich brakuje, ludzie z konieczności chwytają „za to, co jest”, czyli za przewody,

Najczęściej zadawane pytania (FAQ)

Jak dobrać układ hydrauliczny do pracy w ekstremalnych warunkach przemysłu ciężkiego?

Najpierw trzeba uczciwie zdefiniować warunki pracy: rzeczywistą temperaturę otoczenia (latem i zimą), poziom zapylenia, wilgotność, rodzaj obciążeń (statyczne czy udarowe), spodziewane piki ciśnienia oraz tryb pracy (ciągły, cykliczny, rozruchy). Zbyt optymistyczne założenia na etapie projektu niemal zawsze kończą się przegrzewaniem oleju, nieszczelnościami lub przyspieszonym zużyciem pomp.

Dobór komponentów „z katalogu” trzeba więc skorygować o realne warunki: przewymiarować chłodzenie, zastosować skuteczniejszą filtrację, dobrać uszczelnienia pod wyższe temperatury i agresywne środowisko, a także przewidzieć zabezpieczenia przed udarami ciśnienia (np. akumulatory hydrauliczne, szybkie zawory bezpieczeństwa). W przemyśle ciężkim projektuje się z zapasem – ale z sensem, nie „na ślepo”.

Jakie są najczęstsze błędy przy projektowaniu hydrauliki siłowej do kopalni, hut czy cementowni?

Najczęściej zaniża się wpływ temperatury i obciążeń udarowych. Projektant przyjmuje warunki „biurowe”, a w pobliżu pieca czy kruszarki realne temperatury i częstotliwość cykli są wyraźnie wyższe. W efekcie chłodnica, która na papierze ma „zapas”, w praktyce nie wyrabia, olej się przegrzewa, a pompy tracą żywotność po kilku miesiącach.

Drugim typowym błędem jest bagatelizowanie środowiska pracy: zbyt delikatne uszczelnienia i powłoki przy silnym zapyleniu, brak sensownej ochrony tłoczysk, niedoszacowana filtracja przy dużej ilości zanieczyszczeń procesowych. Często też ignoruje się łatwość serwisu – zawory i filtry lądują w miejscach, gdzie każda wymiana w warunkach hałasu, kurzu i pośpiechu jest ryzykowną akrobatyką, co sprzyja „odkładaniu” przeglądów.

Jak chronić układy hydrauliczne przed pyłem, wilgocią i agresywnym środowiskiem?

Podstawą jest kombinacja dobrej mechanicznej ochrony oraz rozsądnie zaprojektowanej filtracji. W praktyce oznacza to m.in.: osłony tłoczysk, skrobaki o podwyższonej odporności na ścieranie, odpowiednie rodzaje uszczelnień, dobrze dobrane stopnie filtracji (ssawne, powrotne, często także bocznikowe), a także właściwe umiejscowienie zbiorników i chłodnic z dala od największych źródeł pyłu.

W warunkach wysokiej wilgotności i agresywnych oparów zwykle stosuje się materiały o podniesionej odporności korozyjnej oraz oleje o lepszej stabilności chemicznej. Samo „uszczelnienie wszystkiego na beton” rzadko jest rozwiązaniem – szczelny, ale źle wentylowany zbiornik sprzyja kondensacji wody. Lepiej przewidzieć kontrolę zawartości wody w oleju i sensowne interwały jego wymiany niż liczyć, że problem się „nie pojawi”.

Jak dobrać chłodnicę oleju w układach hydraulicznych pracujących w wysokiej temperaturze?

Dobór tylko „pod katalogowe obciążenie cieplne” jest półśrodkiem. Trzeba uwzględnić: realną temperaturę otoczenia (np. przy piecach latem), maksymalną częstotliwość cykli w godzinach szczytu, możliwe zabrudzenie lameli (pył, zgorzelina, cement) oraz to, jak często chłodnica będzie faktycznie czyszczona. W praktyce dobiera się chłodnicę z wyraźnym zapasem i analizuje najgorszy scenariusz, a nie tylko średnią z dokumentacji.

Jeżeli układ ma pracować blisko górnej granicy temperatur oleju, warto dodatkowo sprawdzić: czy przewidziano odpowiednią cyrkulację powietrza, czy nie ma ryzyka zasysania gorącego powietrza z pieca oraz czy operatorzy mają sensowny dostęp do czyszczenia chłodnicy. Chłodnica, do której nikt nie może podejść z powodu gorąca albo trudnego dostępu, w praktyce szybko traci wydajność.

Jakie objawy wskazują, że układ hydrauliczny jest „niedoszacowany” do warunków pracy?

Najczęściej pojawiają się: częste alarmy temperatury oleju, wyraźny spadek lepkości (olej robi się „wodnisty”), głośniejsza praca pomp, powtarzające się rozszczelnienia siłowników i złącz oraz zauważalny spadek prędkości lub siły działania siłowników w trakcie dłuższej pracy. W takich warunkach zużycie pomp i zaworów przyspiesza wielokrotnie.

Drugą grupą sygnałów są awarie związane z udarami ciśnienia: pękające przewody, wybijane uszczelnienia, „dziwne” skoki ruchu siłowników przy nagłych zatrzymaniach czy zablokowaniu narzędzia. To zwykle znak, że układ nie ma odpowiednich zabezpieczeń przed pikami ciśnienia albo są one źle dobrane lub źle ustawione.

Jak zaplanować serwis i diagnostykę hydrauliki w hucie, kopalni czy cementowni?

Zacząć trzeba od założenia, że prace serwisowe będą wykonywane w trudnych warunkach: hałas, pył, ograniczona widoczność, presja czasu. Dlatego elementy wymagające regularnego serwisu (filtry, zawory bezpieczeństwa, czujniki, elementy pomiarowe) powinny być dostępne bez demontażu połowy instalacji. To nie jest luksus – w przeciwnym razie obsługa „odpuszcza” część przeglądów albo wykonuje je byle jak.

Skuteczna diagnostyka w przemyśle ciężkim zwykle obejmuje stały pomiar: temperatury oleju, wybranych ciśnień (szczególnie w newralgicznych punktach), czystości oleju oraz – tam gdzie to ma sens – rejestrację pików ciśnienia. Dodatkowo trzeba z góry ustalić interwały kontrolne, które są krótsze niż w „czystym” przemyśle, bo degradacja komponentów zachodzi szybciej. Dlatego plan serwisowy oparty tylko na danych katalogowych najczęściej jest zbyt optymistyczny.

Jakie oleje i uszczelnienia sprawdzają się w ekstremalnych temperaturach i przy dużych obciążeniach?

Nie ma jednego „magicznego” oleju ani jednego typu uszczelnienia na wszystkie aplikacje. W wysokich temperaturach zwykle stosuje się oleje o podwyższonej odporności na utlenianie, z dodatkami stabilnymi termicznie, dobrane tak, aby lepkość przy roboczej temperaturze nie spadała poniżej zakresu zalecanego przez producenta pomp i zaworów. W niektórych zastosowaniach (np. strefy zagrożone wybuchem) konieczne są specjalne ciecze robocze, co dodatkowo komplikuje dobór.
